DeepPCB是由上海交通大学图像处理与模式识别研究所创建的首个公开PCB缺陷检测数据集，包含1,500对标注了6种常见PCB缺陷位置的图像。数据集通过模板匹配技术确保图像对齐，减少预处理工作量。每对图像包括一个640x640像素的无缺陷模板和一个有缺陷的测试图像。数据集旨在解决PCB制造中的自动缺陷检测问题，提高检测效率和准确性。

AI搜集汇总

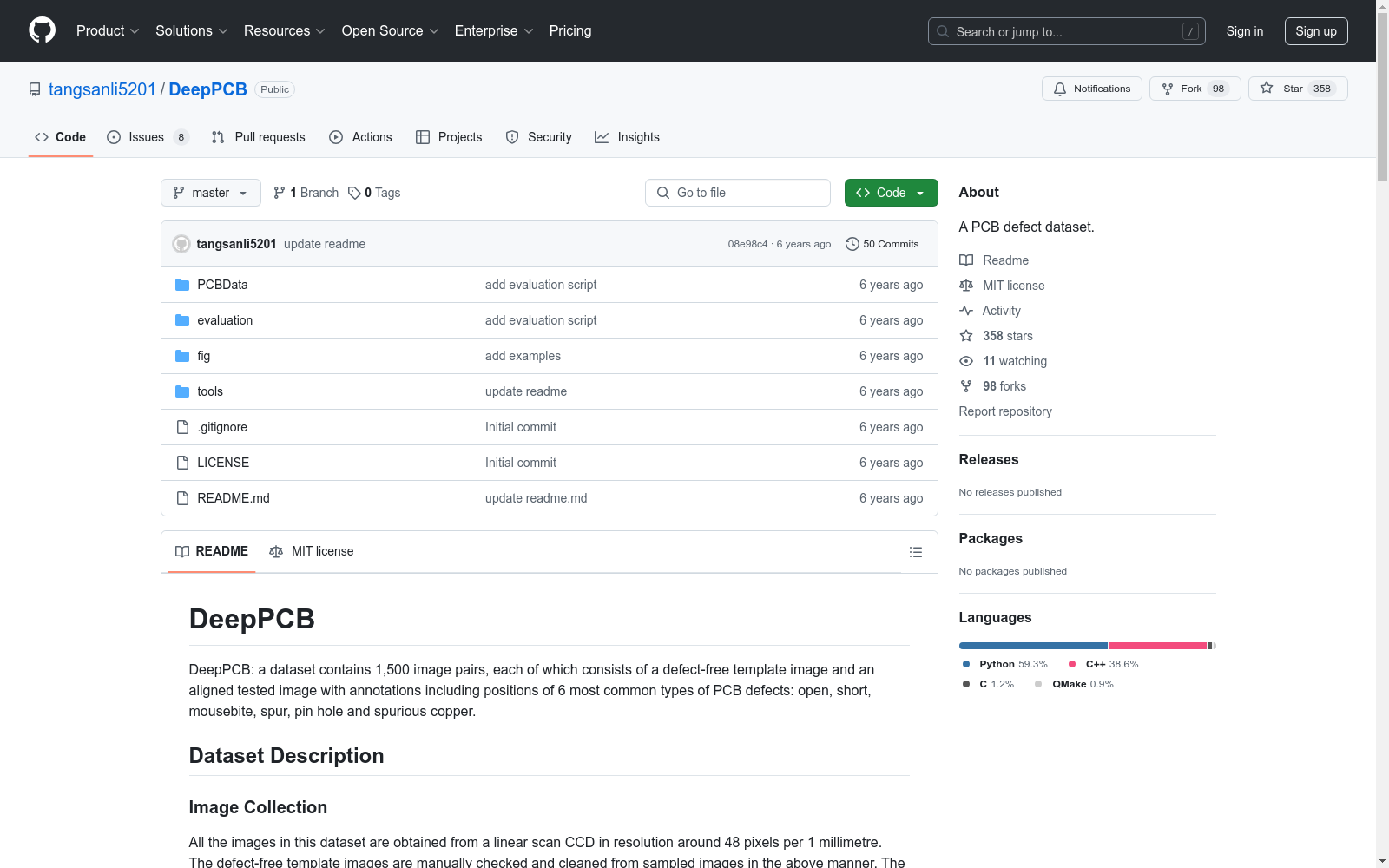

数据集介绍

构建方式

在印刷电路板（PCB）缺陷检测领域，DeepPCB数据集的构建旨在为深度学习模型提供高质量的训练数据。该数据集包含1,500对图像，每对图像包括一个无缺陷的模板图像和一个带有缺陷的测试图像。这些图像通过线性扫描CCD相机获取，分辨率为每毫米48像素。图像首先被裁剪为640x640像素的子图像，并通过模板匹配技术进行对齐，以减少图像预处理的工作量。随后，通过人工标注的方式，为每张测试图像中的缺陷位置和类型进行详细标注，涵盖六种常见的PCB缺陷类型。

特点

DeepPCB数据集的显著特点在于其图像对的高质量对齐和详细的缺陷标注。每对图像通过模板匹配技术确保了图像间的高精度对齐，减少了后续处理的复杂性。此外，数据集包含了六种常见的PCB缺陷类型，包括开路、短路、鼠咬、毛刺、铜孔和伪铜，这些标注为模型训练提供了丰富的信息。数据集的公开性也为其在学术研究和工业应用中的广泛使用提供了便利。

使用方法

DeepPCB数据集适用于训练和评估基于深度学习的PCB缺陷检测模型。使用者可以将数据集分为训练集和测试集，分别用于模型的训练和性能评估。数据集中的图像对和详细标注为模型提供了丰富的训练样本，有助于提高模型的检测精度和泛化能力。此外，数据集的公开性使得研究者可以方便地进行算法比较和模型优化，推动PCB缺陷检测技术的发展。

背景与挑战

背景概述

随着消费电子产品的快速发展，印刷电路板（PCB）制造领域日益受到关注。传统上，人工视觉检查是PCB制造中的主要成本之一。近年来，基于图像处理和深度学习的技术被广泛研究，以实现对PCB缺陷的自动检测。然而，这些技术在处理复杂或未预见的缺陷模式时表现不佳，且对超参数的过度敏感性限制了其应用。为此，上海交通大学图像处理与模式识别研究所的Sanli Tang、Fan He、Xiaolin Huang和Jie Yang等人创建了DeepPCB数据集，该数据集包含1500对带有6种常见PCB缺陷标注的图像，旨在为深度学习模型提供训练和验证的基础。这是首个公开的PCB缺陷检测数据集，为该领域的研究提供了重要的资源。

当前挑战

DeepPCB数据集的构建面临多重挑战。首先，PCB缺陷检测领域缺乏足够的数据集，特别是带有精细标注的数据集，这限制了高级检测器的训练和验证。其次，图像对齐和预处理过程中存在光照干扰和图像畸变问题，需要精确的图像配准和二值化技术。此外，深度学习模型在追求高精度的同时，也面临着计算效率和模型复杂度之间的矛盾。为了解决这些问题，研究团队提出了组金字塔池化模块（GPP），以在不同分辨率下高效提取特征，并进行多尺度预测，从而在保持高检测速度的同时提升检测精度。

常用场景

经典使用场景

在电子制造领域，印刷电路板（PCB）的缺陷检测是一个关键环节。DeepPCB数据集通过提供1500对带有缺陷标注的图像，为深度学习模型在PCB缺陷检测中的应用提供了丰富的资源。该数据集的经典使用场景包括训练卷积神经网络（CNN）以自动识别和定位PCB上的六种常见缺陷，如开路、短路、鼠咬、毛刺、铜孔和伪铜。通过使用该数据集，研究人员可以开发出高效且准确的PCB缺陷检测系统，从而减少人工检查的成本和错误率。

解决学术问题

DeepPCB数据集解决了在PCB缺陷检测领域中缺乏大规模、高质量标注数据的问题。以往的研究往往依赖于小规模或私有数据集，这限制了深度学习模型在该领域的应用和发展。DeepPCB数据集的公开提供了丰富的训练数据，使得研究人员能够训练出更精确和鲁棒的缺陷检测模型。此外，该数据集还推动了基于深度学习的PCB缺陷检测算法的研究，促进了该领域技术的进步和创新。

衍生相关工作

基于DeepPCB数据集，许多相关研究工作得以展开。例如，研究人员提出了多种改进的深度学习模型，如结合特征金字塔网络（FPN）和单阶段检测器（SSD）的混合模型，以提高检测精度和速度。此外，还有研究探讨了如何利用生成对抗网络（GAN）生成合成缺陷数据，以进一步扩充训练集。这些衍生工作不仅提升了PCB缺陷检测的性能，还为其他领域的缺陷检测问题提供了新的思路和方法。
