CCFRP_DataSet

这是一个连续碳纤维打印项目的数据集，包含4种模型：Bar, Shell, Loop和Wrench。数据集提供了三种打印策略：FDM, Zigzag_Contour和Ours。其中，FDM策略类似于传统的FDM打印，Zigzag_Contour策略中连续碳纤维层与PLA层交错，而Ours策略设计用于沿PLA层的主要应力方向打印CCF。

This dataset pertains to a continuous carbon fiber printing project, encompassing four distinct models: Bar, Shell, Loop, and Wrench. The dataset delineates three printing strategies: FDM, Zigzag_Contour, and Ours. The FDM strategy mirrors conventional FDM printing, whereas the Zigzag_Contour strategy involves the interlacing of continuous carbon fiber layers with PLA layers. The Ours strategy is specifically engineered to print CCF along the principal stress directions of the PLA layers.

原始信息汇总

CCFRP_DataSet 概述

数据集内容

• 包含4种模型：Bar, Shell, Loop, Wrench。
• 提供3种打印策略：FDM, Zigzag_Contour, Ours。
  • FDM：传统FDM打印方式，PLA层沿一个方向打印，相邻层角度差45度。
  • Zigzag_Contour：PLA层与连续碳纤维（CCF）层交错，CCF层采用类似PLA层的锯齿轮廓工具路径。
  • Ours：CCF沿主应力方向打印于PLA层之上。

文件格式

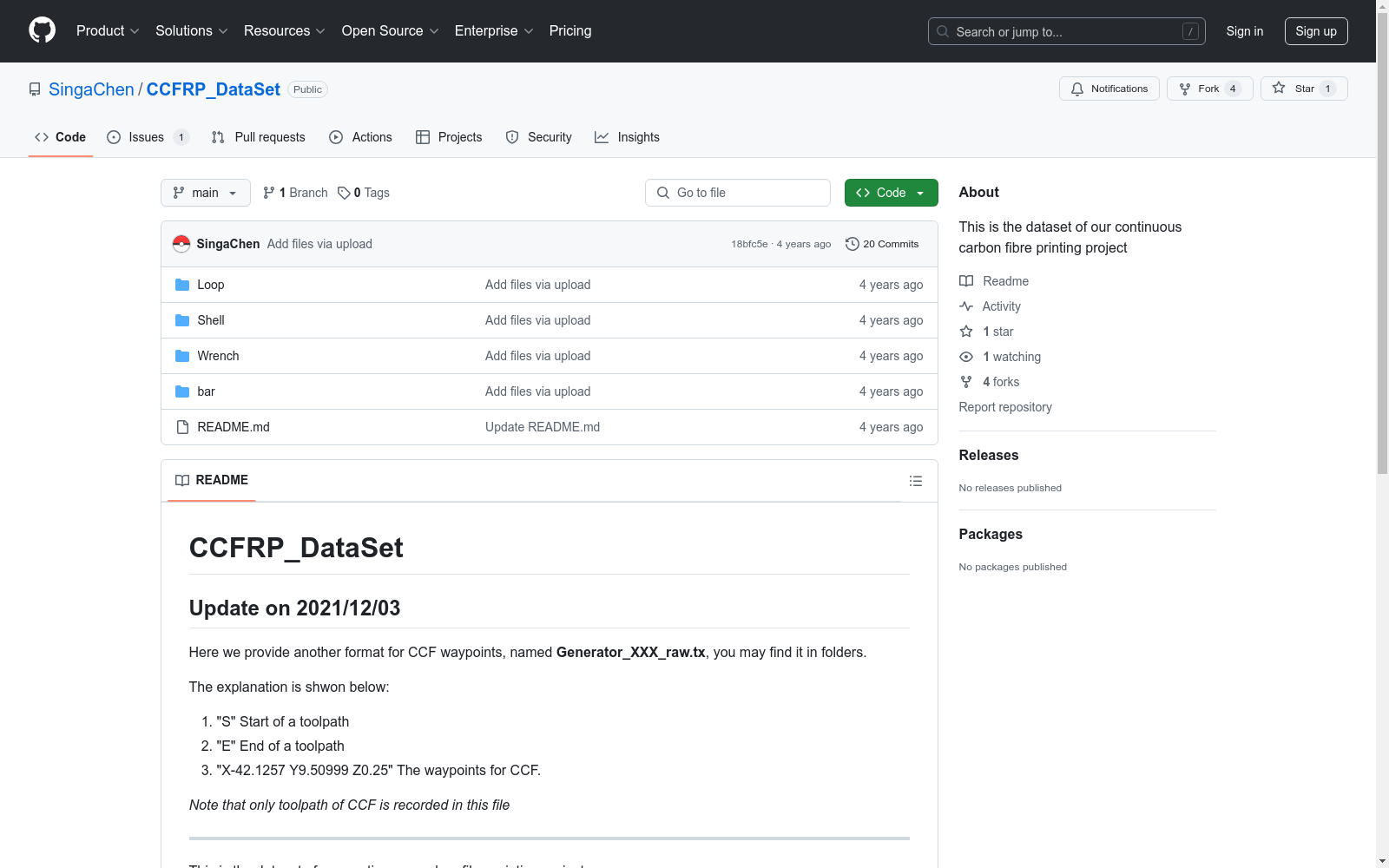

• 提供名为Generator_XXX_raw.txt的文件，记录CCF工具路径。
  • 包含标记："S"（工具路径开始），"E"（工具路径结束），"X-42.1257 Y9.50999 Z0.25"（CCF工具路径点）。

G-code解释

• “G92 E0”：重置挤出机，将挤出量设为0。
• “T0/T1”：切换打印头，“T0”表示PLA材料打印头，“T1”表示CCF打印头。
• “G0 F120 X59.973 Y7.527 Z4.250 E0.000”：移动打印头但不进行挤出。
• “G1 F120 X59.973 Y7.527 Z0.250 E1.000”：移动打印头同时进行打印。
• “W”：等待命令，用于CCF打印中，等待1秒。
• “C”：剪切命令，用于打印结束时剪切连续碳纤维。

数据集用途

• 用于连续碳纤维打印项目，展示不同打印策略的效果。

搜集汇总

数据集介绍

构建方式

CCFRP_DataSet的构建基于连续碳纤维打印项目，涵盖了四种模型：Bar、Shell、Loop和Wrench。每个模型均通过TetGen生成的三维视图文件（.obj）作为输入，进一步生成三种打印策略：FDM、Zigzag_Contour和Ours。FDM策略模拟传统FDM打印，Zigzag_Contour策略在PLA层中穿插连续碳纤维层，而Ours策略则根据主应力方向优化碳纤维的打印路径。数据集中记录了每种策略的G代码，详细描述了打印头的移动、挤出和剪切等操作。

使用方法

使用CCFRP_DataSet时，研究人员可通过.obj文件查看三维模型，并结合TetGen生成的文件进行进一步分析。数据集中的G代码文件可直接用于3D打印机，模拟不同打印策略的执行过程。通过解析G代码中的指令（如“T0/T1”切换打印头、“G1”执行打印操作等），用户可以深入理解每种策略的打印路径和材料切换逻辑。此外，数据集中提供的等待和剪切指令（“W”和“C”）为连续碳纤维打印的特殊需求提供了参考。

背景与挑战

背景概述

CCFRP_DataSet数据集源自连续碳纤维打印项目，旨在探索和优化3D打印技术在复合材料制造中的应用。该数据集由研究团队于2021年12月更新，包含了四种模型（Bar、Shell、Loop和Wrench）的打印路径数据，并提供了三种打印策略（FDM、Zigzag_Contour和Ours）的详细实现。其中，Ours策略通过沿主应力方向打印连续碳纤维，显著提升了打印件的力学性能。该数据集为复合材料3D打印领域的研究提供了重要的实验基础，推动了相关技术的创新与发展。

当前挑战

CCFRP_DataSet数据集在解决连续碳纤维打印中的路径优化和材料兼容性问题时面临多重挑战。首先，如何在复杂的几何结构中生成高效的打印路径，同时确保碳纤维与PLA材料的良好结合，是一个关键难题。其次，数据集的构建过程中，需要精确记录打印路径的起点、终点以及中间路径点，这对数据采集和处理的精度提出了较高要求。此外，不同打印策略的对比分析需要大量的实验数据支持，这对数据集的规模和多样性提出了挑战。这些问题的解决将直接影响复合材料3D打印技术的实际应用效果。

常用场景

经典使用场景

CCFRP_DataSet数据集在连续碳纤维打印（CCF）领域中被广泛用于研究和开发新型3D打印策略。该数据集通过提供不同模型的打印路径和策略，如FDM、Zigzag_Contour和自定义策略，为研究人员提供了一个实验平台，以探索和优化碳纤维增强塑料的打印过程。

解决学术问题

该数据集解决了在连续碳纤维打印中如何有效结合碳纤维与塑料材料以增强打印件机械性能的学术问题。通过提供详细的打印路径和材料切换指令，研究人员能够深入研究不同打印策略对最终产品性能的影响，从而推动材料科学和3D打印技术的发展。

实际应用

在实际应用中，CCFRP_DataSet数据集被用于设计和测试高性能复合材料零件的3D打印过程。这些零件广泛应用于航空航天、汽车制造和高端消费品领域，其中对材料的强度和轻量化有极高要求。通过该数据集，工程师能够优化打印参数，提高生产效率和产品质量。

数据集最近研究

最新研究方向

在连续碳纤维打印（CCF）领域，CCFRP_DataSet为研究者提供了一个独特的视角，特别是在优化打印策略和材料性能方面。该数据集通过对比传统的FDM打印、Zigzag_Contour策略以及基于主应力方向的打印方法，揭示了不同打印策略对材料强度和结构完整性的影响。近年来，随着复合材料在航空航天和汽车工业中的应用日益广泛，如何通过优化打印路径和材料分布来提高部件的机械性能成为了研究热点。CCFRP_DataSet不仅为这些研究提供了基础数据，还推动了基于主应力方向的打印策略在实际生产中的应用，具有重要的工程实践意义。
