SlideImages

SlideImages是一个专为教育图像分类任务设计的数据集，由TIB – 莱布尼茨科技信息中心创建。该数据集包含从Wikimedia Commons和AI2D数据集等不同来源收集的训练数据，以及从教育幻灯片中收集的测试数据，共计691张图像。SlideImages旨在解决教育图像分类的挑战，特别是针对非传感器衍生的图像，如插图、数据可视化等。数据集的创建过程中，特别注意了图像的多样性和代表性，确保训练和测试数据来源的分离，以促进方法在新的教育图像上的泛化能力。该数据集的应用领域包括信息检索、图像分类和教育资源分析，旨在提高教育图像处理的准确性和效率。SlideImages is a dataset specifically designed for educational image classification tasks, created by TIB – Leibniz Information Centre for Science and Technology. This dataset comprises training data collected from diverse sources including Wikimedia Commons and the AI2D dataset, as well as test data gathered from educational slides, with a total of 691 images. SlideImages aims to address the challenges in educational image classification, particularly for non-sensor-derived images such as illustrations and data visualizations. During its development, special emphasis was placed on the diversity and representativeness of the images, while ensuring the separation of training and test data sources to facilitate the generalization capability of models on unseen educational images. The application domains of this dataset include information retrieval, image classification, and educational resource analysis, with the objective of enhancing the accuracy and efficiency of educational image processing.

搜集汇总

数据集介绍

构建方式

在教育图像分类领域，自然场景照片的研究已取得显著进展，但针对软件生成的图表、示意图等教育类图像的分类任务仍面临数据匮乏的挑战。为填补这一空白，SlideImages数据集应运而生。该数据集的训练数据通过多源采集策略构建，涵盖来自Wikimedia Commons的条形图、XY图、地图、照片、饼图、幻灯片、表格和技术图纸，以及从AI2D数据集中精选的结构化图表。测试数据则源自SlideWiki开放教育资源平台，包含691张真实教学幻灯片中的图像。训练集与测试集来源分离的设计，旨在捕捉教育插图在不同创作社区、技术和工具下的多样性特征。

使用方法

使用SlideImages数据集进行分类任务时，推荐采用基于MobileNetV2的深度神经网络架构。由于训练数据规模较小（2646张训练图像），需采取多重策略防止过拟合：首先在NOA数据集上预训练40个epoch以提取适合数字化图像的特征，随后在SlideImages上使用Adam优化器进行40个epoch的微调，学习率在第15和30个epoch时衰减10倍。数据增强技术（如拉伸、亮度调整、缩放和颜色通道偏移）以及0.1的dropout率被用于进一步抑制过拟合。该基准方法在测试集上达到80%的加权平均准确率，为后续研究提供了可比较的基线。

背景与挑战

背景概述

在教育信息化与计算机视觉交叉领域，卷积神经网络在自然场景图像分类中取得了显著成就，但针对非传感器生成的数字图像，如教学演示中的图表、示意图和插图，相关研究仍显薄弱。为此，来自德国莱布尼茨信息科学与技术研究所（TIB）和莱布尼茨汉诺威大学的David Morris、Eric Müller-Budack及Ralph Ewerth于2020年提出了SlideImages数据集。该数据集聚焦于教育图像分类任务，旨在填补现有数据集对教育类插图关注的缺失。其训练数据来源于维基共享资源及AI2D数据集，测试集则取自SlideWiki开放教育资源平台的真实教学幻灯片，涵盖柱状图、饼图、技术图纸等九个类别，为信息检索中的图像类型过滤与自动摘要提供了关键基准。

当前挑战

SlideImages所面临的挑战具有双重维度。在领域问题层面，教育图像由多种软件生成，符号表征方式多样，导致现有基于自然场景训练的神经网络难以有效泛化，分类任务需应对类间相似性高、视觉特征差异细微的困境，例如结构化图表与幻灯片之间的误分类。在构建过程中，训练数据规模有限（仅约2600张图像），远小于ImageNet等大规模数据集，易引发过拟合风险；同时，从不同来源收集图像需确保版权合规与类别平衡，且测试集需独立于训练来源以验证泛化能力，这进一步加剧了数据扩充与特征提取的复杂性。

常用场景

经典使用场景

在教育图像分析领域，SlideImages数据集被广泛用于教育幻灯片中插图与图表的自动分类任务。该数据集涵盖了柱状图、折线图、饼图、表格、技术图纸、结构化示意图、地图、照片及幻灯片图像等九大类别，为计算机视觉模型提供了从自然场景图像向非传感器生成图像迁移学习的宝贵基准。研究者借助该数据集，能够训练出精准识别教育材料中多元视觉元素的分类器，从而推动教育文档的智能理解与信息检索系统的进步。

解决学术问题

SlideImages数据集有效填补了教育图像分类研究中训练数据匮乏的空白。此前，文档分析系统多依赖自然场景图像或扫描文档数据集，难以泛化至教育幻灯片中软件生成的插图。该数据集通过独立收集训练与测试数据，解决了模型对教育图像领域适应性不足的学术难题。其意义在于，为验证和提升深度学习模型在非传感器图像上的泛化能力提供了标准化评估平台，促进了教育信息检索、文档理解及视觉问答等研究方向的发展。

实际应用

在实际应用中，SlideImages数据集驱动的分类器可嵌入教育搜索引擎，允许用户按图像类型（如图表、示意图）过滤结果，提升检索效率。自然语言问答系统可依据图像类别为用户提供针对性信息，例如从饼图中提取比例数据。此外，该分类技术还可用于教育资源的无障碍化改造，自动为视障用户生成图像的文字摘要，或辅助教师快速整理与归类教学素材，优化数字化教育内容的组织与管理。

数据集最近研究

最新研究方向

在教育图像分类领域，SlideImages数据集的提出标志着研究重心从自然场景图像向非传感器生成图像的深刻转向。该数据集聚焦于教学演示中常见的图表、示意图与技术图纸等视觉材料，弥补了现有数据集（如DocFigure）在泛化能力上的不足。当前前沿研究方向集中在利用深度学习模型（如MobileNetV2）在有限训练数据条件下实现高鲁棒性的分类，并通过预训练与数据增强策略缓解过拟合问题。这一方向与开放教育资源、信息检索系统的智能化演进紧密相连，尤其在辅助视觉障碍用户理解复杂图表、提升学术搜索引擎的语义过滤能力方面具有重大应用价值。SlideImages不仅推动了教育图像自动分类的基准建立，也为跨领域图像理解研究提供了可复现的测试平台，进一步促进了教育技术与人机交互的融合发展。

相关研究论文

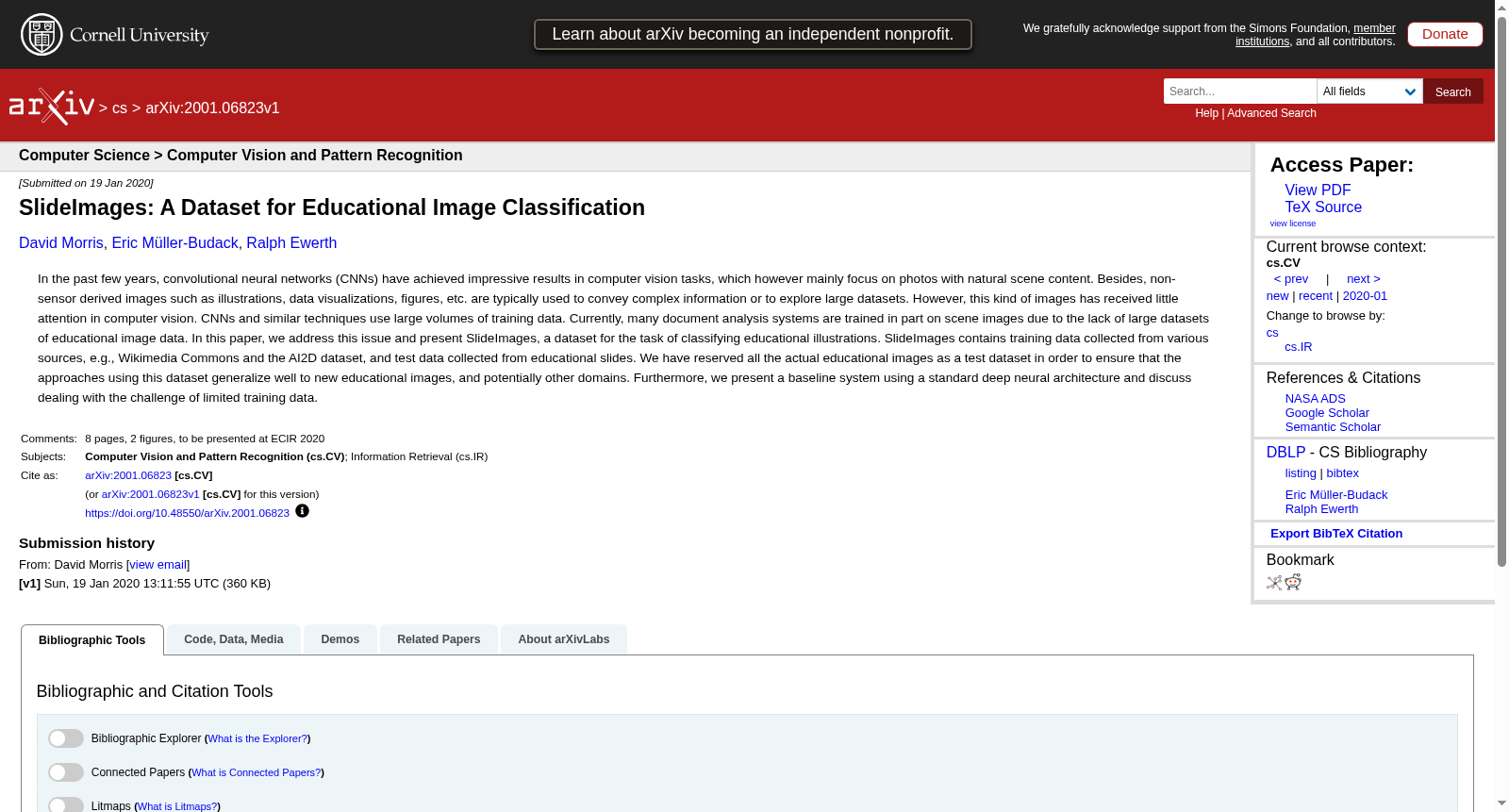

• SlideImages: A Dataset for Educational Image Classification

  TIB – 莱布尼茨科技信息中心 · 2020年
