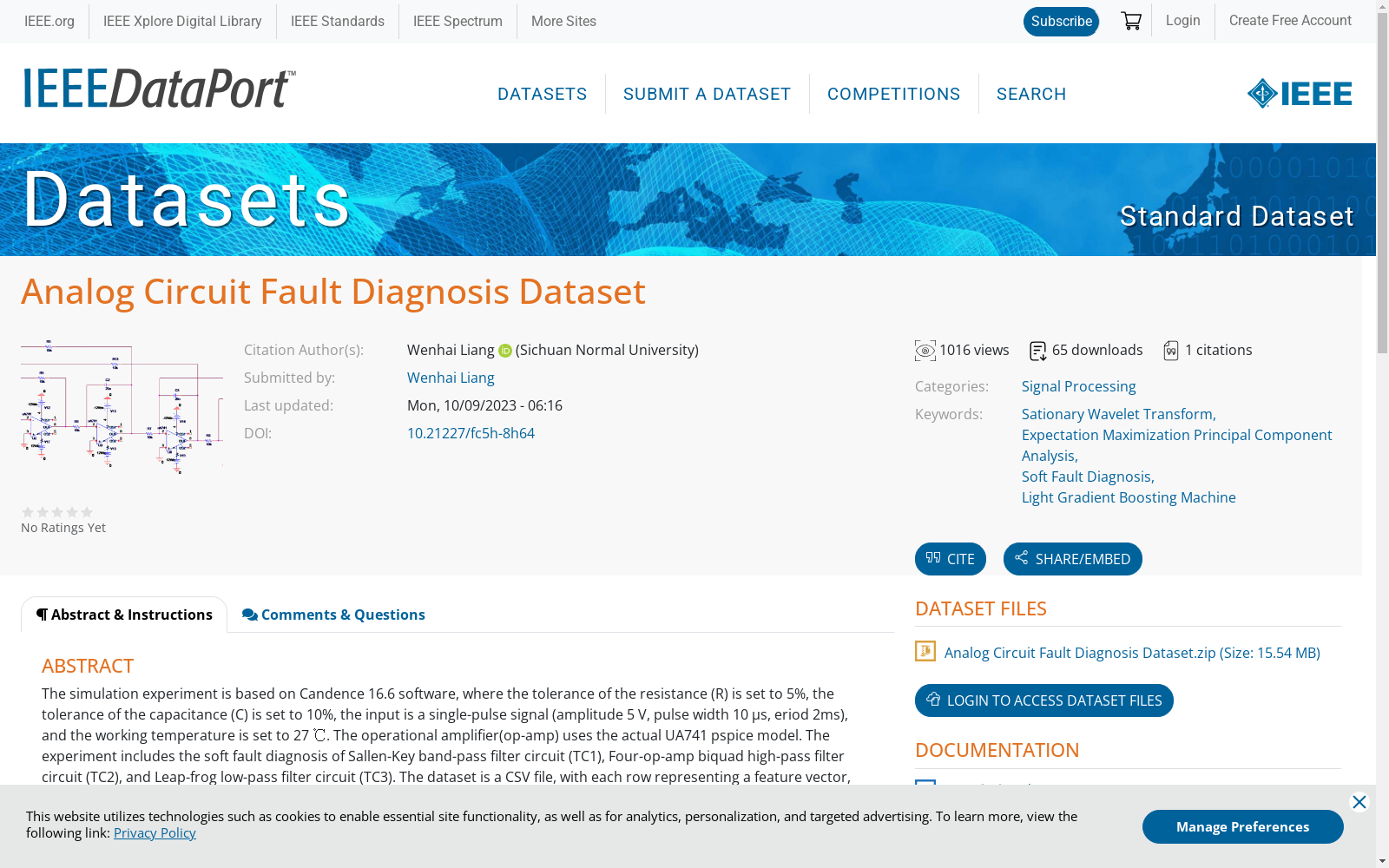

Analog Circuit Fault Diagnosis Dataset

The simulation experiment is based on Candence 16.6 software, where the tolerance of the resistance (R) is set to 5%, the tolerance of the capacitance (C) is set to 10%, the input is a single-pulse signal (amplitude 5 V, pulse width 10 µs, eriod 2ms), and the working temperature is set to 27 ℃. The operational amplifier(op-amp) uses the actual UA741 pspice model. The experiment includes the soft fault diagnosis of Sallen-Key band-pass filter circuit (TC1), Four-op-amp biquad high-pass filter circuit (TC2), and Leap-frog low-pass filter circuit (TC3). The dataset is a CSV file, with each row representing a feature vector, the last column being the data label, and the remaining columns being the feature vectors.

本仿真实验基于Candence 16.6软件开展，实验中设置电阻（R）的容差为5%，电容（C）的容差为10%；输入信号为单脉冲信号（幅值5V，脉冲宽度10μs，周期2ms），工作温度设定为27℃。运算放大器（op-amp）采用真实的UA741 PSPICE模型。本实验涵盖三类电路的软故障诊断任务：Sallen-Key带通滤波电路（TC1）、四运放双二阶高通滤波电路（TC2）以及跳耦型低通滤波电路（TC3）。本数据集采用CSV文件格式，每一行对应一个特征向量，最后一列为数据标签，其余列均为特征参数。

搜集汇总

背景与挑战

背景概述

该数据集是一个用于模拟电路软故障诊断的仿真数据集，包含三种常见滤波电路（Sallen-Key带通、四运放双二次高通和Leap-frog低通）的故障特征数据。数据基于Cadence软件生成，设置了具体的电路参数和容差，并以CSV格式组织，每行包含特征向量和对应的故障标签，适用于机器学习方法进行故障分类研究。
