NIO Student Hackathon Dataset

该数据集包含100张.jpeg图像，代表有限元（FE）网格，用于NIO学生黑客竞赛。竞赛的目标是开发一个基于Python的解决方案，将.jpeg图像转换为相应的.nas文件，详细描述底层网格几何。数据集还包括2个示例图像及其对应的.nas文件，用于熟悉.nas格式。

This dataset contains 100 .jpeg images representing finite element (FE) meshes, which were used for the NIO Student Hackathon. The goal of the hackathon was to develop a Python-based solution for converting .jpeg images into corresponding .nas files that comprehensively describe the underlying mesh geometry. The dataset also includes 2 sample images and their matching .nas files to help participants familiarize themselves with the .nas file format.

原始信息汇总

数据集概述

数据集基本信息

• 数据集名称：NIO Student Hackathon 数据集
• 数据集用途：用于NIO学生黑客马拉松，旨在解决汽车工程、计算机视觉和AI驱动质量保证交叉领域的现实世界工程问题。
• 核心任务：开发一个自动化的Python解决方案，将输入的有限元（FE）网格.jpeg图像转换为描述底层网格几何的.nas文件。

数据内容与结构

• 数据总量：包含100个.jpeg图像，代表有限元（FE）网格。
• 示例文件：提供2个示例图像及其对应的.nas文件，用于帮助理解.nas格式。
• 文件格式：
  • 输入：.jpeg图像。
  • 输出：.nas文件（Nastran Bulk Data格式）。

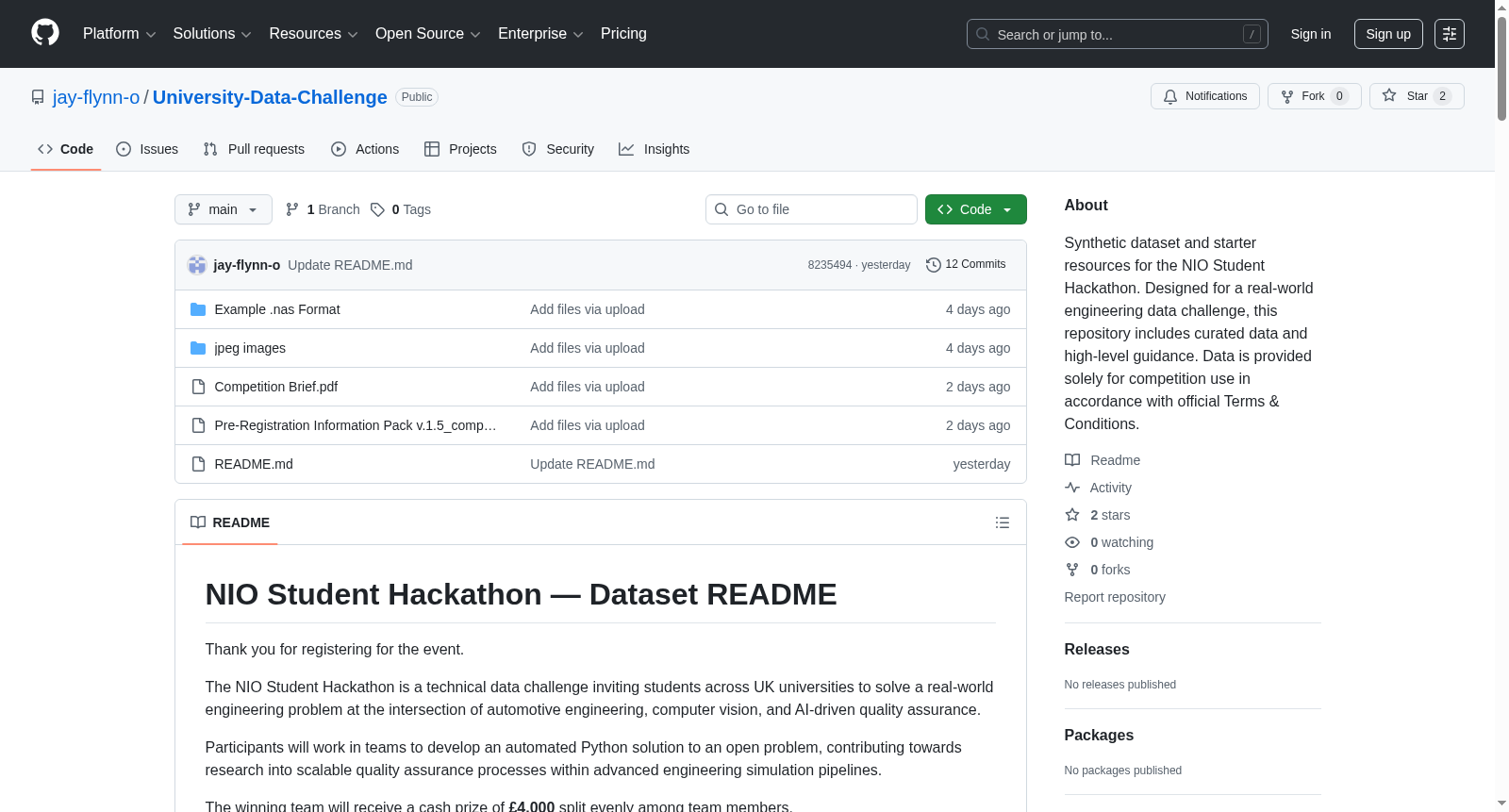

• 仓库结构：包含图像文件、示例文件、竞赛简介和预注册资料包。

输出格式要求（.nas文件）

文件结构

1. 必须以BEGIN BULK开头。
2. 必须包含GRID节点定义和元素定义（CQUAD4和CTRIA3）。
3. 必须以ENDDATA结尾。

节点定义（GRID）

• 格式：GRID <node_id> <x> <y> <z>
• node_id：唯一的整数标识符。
• x, y：从图像派生的网格坐标系中的坐标。
• z：始终为0.（二维平面网格）。

元素定义

• 四边形元素：CQUAD4 <elem_id> <prop_id> <n1> <n2> <n3> <n4>
• 三角形元素：CTRIA3 <elem_id> <file_id> <n1> <n2> <n3>
• prop_id：始终为101。
• file_id：用于引用网格文件的ID。
• 节点ID必须按顺序列出，正确追踪元素的外边界。

提交要求

1. 生成的100个.nas文件：必须与提供的.jpeg图像一一对应，文件名相同，并包含正确的File Ref. No.。
2. 完整代码：必须包含用于生成.nas文件的全部代码，可通过运行main.py文件重现结果。代码需有良好文档，并包含清晰的README.md文件。
3. 一页报告：总结所采用的方法、工具（如使用AI/LLM，需明确列出模型名称）的.docx或.pdf格式报告。

评分标准

• 主要基于提交的100个.nas文件的准确性进行评分。
• 每个.nas文件根据与原始真实.nas文件的匹配程度按条件评分（满分100分），条件包括格式匹配、包含必要字符串、节点和元素数量精确匹配、几何坐标精确匹配等。
• 团队总分为所有.nas文件的平均分。
• 若未满足所有提交要求或条款与条件，可能导致提交被拒绝或 disqualification。

关键日期与联系方式

• 提交截止时间：4月17日星期五23:59之前。
• 提交方式：由团队首席工程师将.zip文件发送至邮箱：[e-mail]。
• 条款与条件：https://nio.jp.feishu.cn/docx/D1Q0dlw3KoOpoKxGRuQjgi53puf
• 数据隐私声明：https://nio.jp.feishu.cn/docx/ZqHldQhMCoSWpcx8xbtjeVSGpJh?from=from_parent_docx

示例文件说明

• 示例图像与.nas文件位于Example .nas format/文件夹中，包含圆形孔和不规则外边界、矩形孔和不规则外边界的案例，用于测试和校准解决方案。

搜集汇总

数据集介绍

构建方式

在汽车工程与计算机视觉交叉领域，NIO学生黑客松数据集围绕有限元网格质量检测的实际需求构建。该数据集包含100张JPEG格式的图像，每张图像均代表一个二维有限元网格，这些网格源自工程仿真流程中的螺栓孔或固定孔几何结构。数据生成过程基于真实的CAD迭代优化背景，通过将网格几何信息转化为标准化的Nastran批量数据格式（.nas文件），形成了图像与结构化网格描述之间的对应关系。构建过程中注重模拟实际工程场景，确保图像能够反映网格节点坐标与单元连接关系，为自动化质量检测算法提供可靠的训练与测试基础。

特点

该数据集的核心特点在于其高度结构化的标注信息与明确的工程应用导向。每张图像均配有精确的网格几何描述，包括节点坐标与单元连接关系，全部遵循Nastran格式规范。数据集专注于二维平面网格，所有节点的Z坐标固定为零，简化了坐标映射的复杂性。图像中嵌入了品红色轴线作为坐标参考系，便于从像素空间转换到实际工程坐标。此外，数据集中主要包含四边形单元，辅以少量三角形单元，模拟了真实工程网格中边界不规则性的情况。这些特点使得数据集特别适用于计算机视觉与几何重建相结合的研究任务。

使用方法

使用该数据集时，参与者需开发一个端到端的Python解决方案，实现从JPEG图像到.nas格式文件的自动转换。首先，应利用提供的示例图像与.nas文件对解析输入与输出格式，理解GRID节点定义与CTRIA3、CQUAD4单元定义的结构。开发过程中，需建立从图像像素到网格坐标系的映射模型，准确提取节点位置与单元拓扑。解决方案最终应能处理全部100张测试图像，生成符合格式规范的.nas文件，并通过主程序文件确保结果的可复现性。评估将严格依据生成文件与原始网格数据的几何一致性进行，强调算法的精确性与鲁棒性。

背景与挑战

背景概述

在汽车工程与计算机视觉的交叉领域，NIO学生黑客松数据集应运而生，旨在推动先进工程仿真流程中可扩展质量保证方法的研究。该数据集由NIO公司于近期创建，作为其迭代CAD优化流程的一部分，核心研究聚焦于通过卷积神经网络或多模态大语言模型提升螺栓固定孔网格的质量检测精度。传统方法依赖于定制化的计算机视觉脚本，而该数据集通过提供有限元网格图像及其对应的Nastran格式几何文件，为自动化质量验证系统的开发奠定了数据基础。这一举措不仅促进了人工智能在工程仿真中的应用，也为学术界与工业界的合作搭建了桥梁，体现了数据驱动方法在解决实际工程问题中的潜力。

当前挑战

该数据集致力于解决工程仿真中网格质量自动检测的挑战，核心任务是从有限元网格图像中精确重建几何结构，这要求算法具备高精度的图像解析与坐标映射能力。构建过程中的主要挑战在于标注数据的稀缺性，尤其是故障案例的不足，限制了监督学习模型的训练效果。此外，图像到结构化NAS文件的转换涉及复杂的几何推理，需确保节点坐标与元素拓扑的严格匹配，任何偏差都可能导致仿真结果失效。数据集的有限规模进一步加剧了模型泛化难度，要求参与者开发鲁棒且可扩展的解决方案，以应对实际工程中多样化的网格形态。

常用场景

经典使用场景

在汽车工程与计算机视觉交叉领域，NIO学生黑客松数据集为自动化质量检测提供了典型应用场景。该数据集包含100张有限元网格的JPEG图像，旨在推动从图像到Nastran格式网格文件的自动转换研究。参与者需开发Python解决方案，将视觉数据精确解析为结构化的几何描述，这一过程模拟了工程仿真前对螺栓孔等关键特征进行网格质量验证的实际工作流。数据集的设计聚焦于二维平面网格，强调坐标映射与元素识别的准确性，为算法开发提供了标准化测试平台。

实际应用

在实际工业场景中，该数据集直接服务于汽车制造商的仿真前质量保证流程。NIO等企业在迭代式CAD优化中，需确保螺栓孔等关键结构的网格划分符合仿真要求。数据集驱动的自动化解决方案能够替代人工检查，提升检测效率与一致性，减少因网格错误导致的仿真失效风险。此外，该任务也为企业人才选拔与产学研合作提供了实践平台，加速先进工程仿真技术在工业环境中的落地与应用。

衍生相关工作

围绕该数据集衍生的经典工作主要集中在图像到几何结构的转换算法上。参与者利用计算机视觉技术提取网格节点与元素边界，结合坐标映射生成Nastran格式文件。相关研究探索了基于特征检测的网格重建、基于深度学习的几何推理等方法，并尝试集成大语言模型进行多模态数据处理。这些工作不仅推动了自动化质量检测工具的演进，也为有限元分析前的数据预处理流程设立了新的技术基准，促进了工程仿真与人工智能领域的交叉创新。
