油流可视化数据集

油流可视化数据集由柏林工业大学航空航天研究所创建，用于研究壁面剪应力的分布和流体动力学中的流线方向。数据集包含约一百万个图像块，每个图像块覆盖不同的流方向、壁面剪应力大小和油流混合物。数据集的创建过程包括在风洞中记录油流可视化图像，并将这些图像分割成多个184×184像素的图像块。该数据集主要应用于流体动力学研究，旨在通过卷积神经网络自动提取壁面流线，解决传统手动分析油流可视化图像的主观性和耗时问题。

The Oil Flow Visualization Dataset was developed by the Institute of Aerospace Technology of the Technical University of Berlin for researching the distribution of wall shear stress and the direction of streamlines in fluid dynamics. This dataset contains approximately one million image patches, each covering distinct flow directions, magnitudes of wall shear stress, and oil flow mixtures. The dataset creation workflow includes recording oil flow visualization images in a wind tunnel, then segmenting these images into multiple 184×184 pixel image patches. Primarily applied to fluid dynamics research, this dataset aims to automatically extract wall streamlines via convolutional neural networks, thereby resolving the subjectivity and time-consuming drawbacks of traditional manual analysis of oil flow visualization images.

搜集汇总

数据集介绍

构建方式

油流可视化数据集通过在风洞实验中记录的参考可视化图像构建，这些图像用于校准壁面剪切应力传感器。实验中，油流悬浮液被应用于尺寸为220 × 130 mm²的平坦表面上，并使用相机拍摄了18种配置的图像。这些5200 × 3000 px²的图像随后被分割成约500个184 × 184 px²的图像块。为了增加数据集的多样性，每个图像块在φ = 0◦ − 357◦范围内以3◦的增量进行数字旋转，最终生成了约一百万个图像块，这些图像块被分为85%的训练集、10%的验证集和5%的测试集。

特点

该数据集的主要特点是其广泛性和多样性，涵盖了不同的流动方向、壁面剪切应力大小和油流混合物的变化。数据集的构建方式确保了每个图像块都包含足够的信息来预测局部流动方向，从而使得卷积神经网络能够有效地学习油流纹理与流动方向之间的关系。此外，数据集的分割和旋转处理增加了数据的多样性，提高了模型的泛化能力。

使用方法

油流可视化数据集主要用于训练卷积神经网络，以自动提取壁面流线。使用时，首先将油流图像分割成多个184 × 184 px²的图像块，然后将这些图像块输入到预训练的卷积神经网络中。网络通过学习油流纹理与流动方向之间的关系，能够预测每个图像块的流动方向。预测结果可以通过后处理步骤进行进一步的优化和分析，以获得更精确的壁面流线分布。

背景与挑战

背景概述

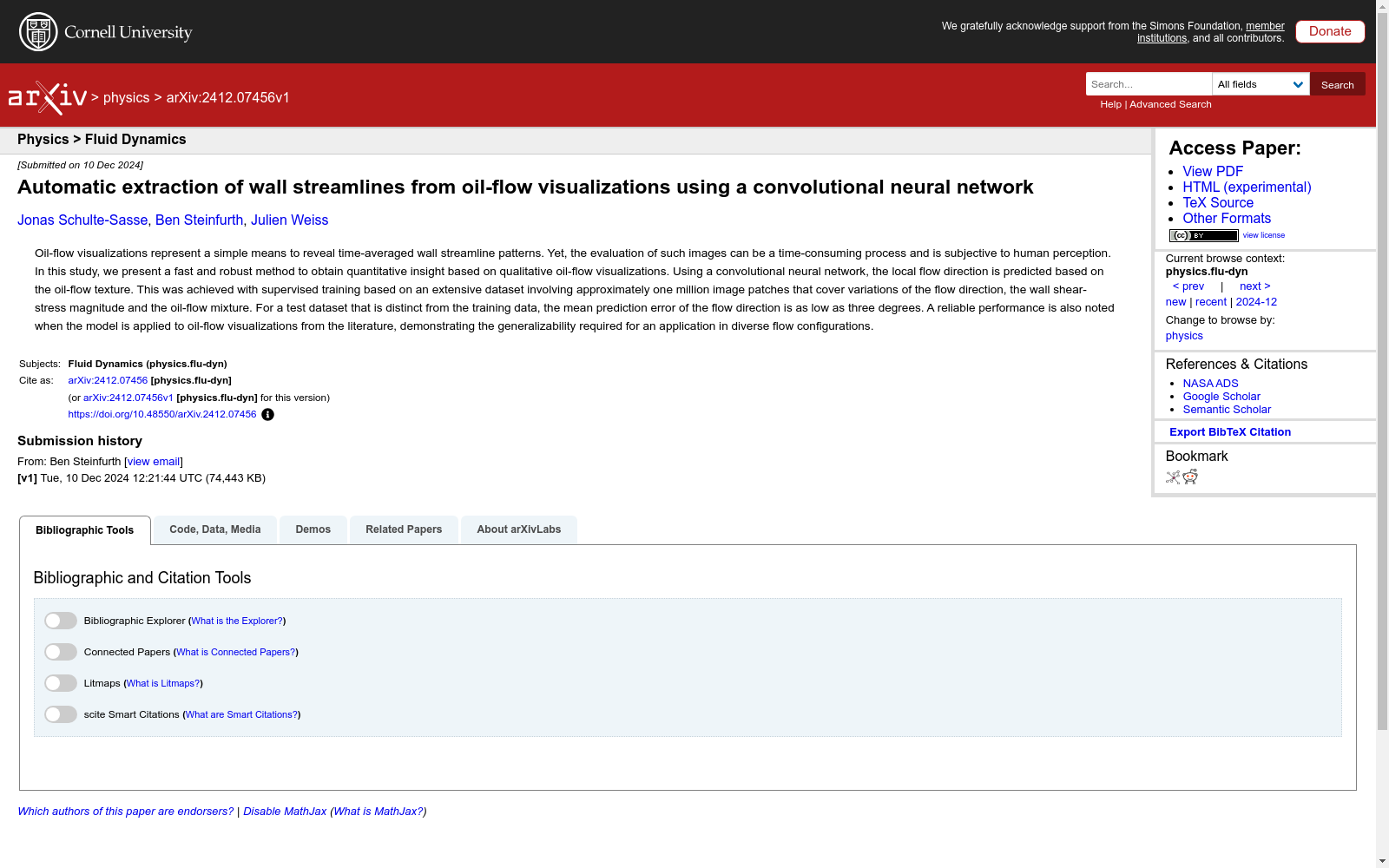

油流可视化数据集由柏林工业大学航空航天研究所的Jonas Schulte-Sasse、Ben Steinfurth和Julien Weiss等人于2024年创建。该数据集的核心研究问题是通过卷积神经网络（CNN）自动提取油流可视化图像中的壁面流线，以实现对壁面剪切应力的定量分析。油流可视化技术广泛应用于风洞实验中，用于研究空气动力学中的复杂流动模式。然而，传统的手动分析方法耗时且主观性强，因此该数据集的创建旨在通过深度学习技术提供一种快速、自动化的解决方案，从而推动流体力学实验技术的进步。

当前挑战

油流可视化数据集在构建过程中面临多项挑战。首先，图像的后期处理复杂且主观性强，传统的手动绘制流线方法容易导致误导性解释。其次，构建数据集时需要覆盖广泛的流动方向、壁面剪切应力大小和油流混合物的变化，这要求数据集具有高度的多样性和代表性。此外，模型在处理不同实验条件下的油流图像时，其泛化能力受到限制，尤其是在油流纹理模糊或实验条件与训练数据差异较大时，模型的预测准确性显著下降。最后，数据集的构建还需要考虑图像预处理和后处理步骤，以确保模型能够准确提取流线信息。

常用场景

经典使用场景

油流可视化数据集的经典使用场景在于通过卷积神经网络（CNN）自动提取油流图像中的壁面流线方向。该数据集通过训练CNN模型，能够从单张油流图像中预测局部流体的流动方向，从而实现对壁面剪切应力分布的定量分析。这一方法特别适用于风洞实验中对复杂流体结构的快速评估，尤其是在空气动力学和流体力学领域。

实际应用

油流可视化数据集在实际应用中具有广泛的前景，特别是在工业和医学领域。例如，在管道运输中，该数据集可以帮助优化流体流动效率，防止管道腐蚀和结构失效。在心血管生理学中，壁面剪切应力的准确测量对于评估血管健康和疾病具有重要意义，有助于预防动脉硬化等疾病的发生。

衍生相关工作

油流可视化数据集的提出激发了相关领域的进一步研究。例如，基于该数据集的深度学习模型已被应用于其他流体可视化技术，如通过光流技术提取油流图像中的定量信息。此外，该数据集的成功应用也推动了其他流体测量技术的改进，如使用边缘检测和深度学习相结合的方法来提高流体测量的精度和效率。
