MATH2VISUAL

MATH2VISUAL数据集是ETH Zurich和University of Zurich的研究团队创建的，旨在通过自动化框架生成数学应用题的视觉表示。该数据集包含约1903个教育视觉，涵盖了一至三年级学生常见的数学问题。数据集的创建基于对数学教师的访谈，并采用预定义的视觉语言和设计空间，以清晰地展示数学问题中的核心数学关系。MATH2VISUAL数据集可用于评估文本到图像（TTI）模型生成视觉表示的能力，并通过微调这些模型，提高了教育视觉生成的质量。该数据集为自动化生成具有教育意义的视觉表示提供了新的基准，并为进一步研究多模态教育内容的生产提供了启示。

The MATH2VISUAL dataset was developed by research teams from ETH Zurich and the University of Zurich, with the goal of generating visual representations of mathematical word problems through an automated framework. It comprises approximately 1,903 educational visuals that cover common mathematical problems encountered by students in grades 1 through 3. The construction of this dataset is grounded in interviews with mathematics teachers, and it utilizes predefined visual languages and design spaces to explicitly illustrate the core mathematical relationships embedded in the problems. The MATH2VISUAL dataset can be employed to assess the performance of text-to-image (TTI) models in generating visual representations, and supports fine-tuning of such models to boost the quality of educational visual generation. This dataset establishes a novel benchmark for the automated generation of educational visual representations, and provides valuable insights for further research on the production of multimodal educational content.

原始信息汇总

Math2Visual数据集概述

基本描述

• 数据集名称：Math2Visual
• 核心功能：生成数学应用题的教学意义可视化内容
• 研究领域：文本到图像模型在教育领域的应用

学术背景

• 研究论文标题：Generating Pedagogically Meaningful Visuals for Math Word Problems: A New Benchmark and Analysis of Text-to-Image Models
• 发表会议：Findings of the Association for Computational Linguistics: ACL 2025
• 预印本链接：https://arxiv.org/abs/2506.03735

作者信息

• 主要作者：
  • Junling Wang (ETH Zurich)
  • Anna Rutkiewicz
  • April Yi Wang
  • Mrinmaya Sachan

许可信息

• 许可证类型：Creative Commons Attribution-NonCommercial 4.0 International
• 商业使用限制：需联系作者获取授权
• 许可证链接：https://creativecommons.org/licenses/by-nc/4.0/

联系方式

• 商业咨询联系人：Junling Wang
• 联系邮箱：wangjun [at] ethz [dot] ch

搜集汇总

数据集介绍

构建方式

MATH2VISUAL数据集的构建采用了多阶段流程，首先从ASDiv数据集中筛选出1,268个适合框架的小学数学应用题(MWPs)，覆盖1-3年级94.4%的题目。通过预定义的视觉语言(VL)和设计空间，利用大型语言模型(如o1-mini)将文本描述转换为结构化VL表达式。随后从多个开源SVG资源中手工收集对应实体图标，最终通过专用渲染程序生成1,903个教学可视化图示(包含1,268个正式版和635个直观版)。整个过程包含严格的验证环节，两名研究人员耗时约160小时确保视觉内容与题目描述的精确对应。

使用方法

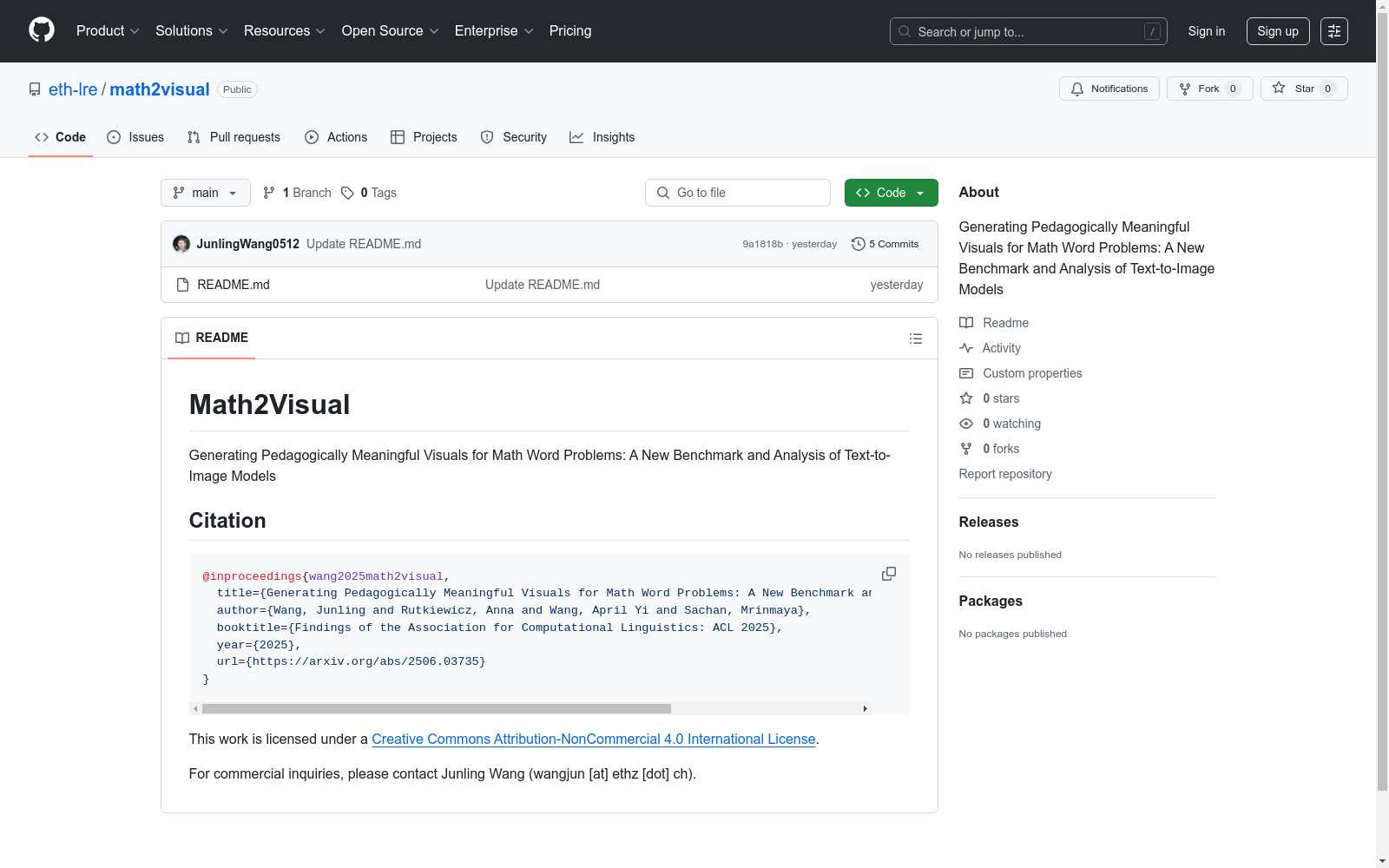

该数据集主要服务于教育技术研究和文本生成图像(TTI)模型开发两大场景。研究人员可通过GitHub仓库获取完整框架，利用预构建的视觉语言转换管道生成定制化教学图示。对于模型评估，建议采用分层抽样的测试集，重点考察关系错误率和结构对齐度等教学敏感指标。在模型微调场景中，数据集支持端到端训练和提示工程两种范式，其中包含解题表达式的样本可显著提升生成质量。使用时应特别注意不同年级题目在运算复杂度上的递进特征，建议配合原始论文提供的错误类型分析框架进行结果解读。

背景与挑战

背景概述

MATH2VISUAL数据集由苏黎世联邦理工学院（ETH Zurich）的研究团队于2025年创建，旨在解决数学应用题（MWPs）教学中视觉辅助工具自动化生成的难题。该数据集基于与小学数学教师的深度合作，开发了一套树状视觉语言和结构化设计空间，能够将文本描述的数学应用题转化为具有教学意义的视觉表示。数据集包含1,903个标注视觉样本，覆盖了小学1-3年级94.4%的数学应用题类型，为教育技术领域提供了首个支持教学可视化自动生成的基准数据集。

当前挑战

该数据集面临双重挑战：在领域问题层面，现有文本到图像（TTI）模型难以准确捕捉数学应用题中的逻辑关系，常出现数量错误（35%）、关系错误（82%）等典型问题；在构建过程中，需要解决视觉语言与数学表达的精确映射（逻辑匹配率91-97%）、教学有效性验证（教师评分6.8/7）以及跨操作类型可视化（7种数学运算）等难题。特别是对多步运算和单位转换等复杂问题的可视化，仍需进一步优化模型架构。

常用场景

经典使用场景

MATH2VISUAL数据集在数学教育领域具有广泛的应用价值，特别是在小学数学教学中。该数据集通过自动生成具有教育意义的视觉图像，帮助教师将抽象的数学文字问题转化为直观的图形表示。例如，在教授加减乘除等基础运算时，教师可以利用该数据集生成的视觉图像，帮助学生更好地理解问题情境和数学关系。此外，该数据集还支持多模态教育内容的开发，为智能教育系统提供了丰富的视觉资源。

解决学术问题

MATH2VISUAL数据集解决了数学教育中视觉辅助工具缺乏自动化和标准化的问题。传统上，教师需要手动绘制视觉图像，耗时耗力且难以保证一致性。该数据集通过预定义的视觉语言和设计空间，实现了视觉图像的自动生成，确保了教育内容的准确性和一致性。此外，该数据集还为文本到图像（TTI）模型的评估和优化提供了基准，推动了多模态教育内容生成技术的发展。

实际应用

在实际应用中，MATH2VISUAL数据集可以广泛应用于智能教育平台和在线学习工具。例如，教育科技公司可以利用该数据集开发自动化的数学问题解答系统，为学生提供即时的视觉辅助。教师也可以在课堂教学中使用这些视觉图像，增强学生的参与度和理解力。此外，该数据集还可以用于教育研究，帮助研究者分析视觉辅助工具对学习效果的影响。

数据集最近研究

最新研究方向

近年来，MATH2VISUAL数据集在数学教育领域的前沿研究方向主要集中在如何利用文本到图像（TTI）模型自动生成具有教学意义的视觉内容。该数据集通过结合预定义的视觉语言和数学教师的设计空间，能够准确捕捉数学应用题（MWPs）中的核心数学关系。当前研究热点包括如何优化TTI模型以生成更符合教学需求的视觉内容，以及如何通过微调现有模型提升生成质量。此外，该数据集还推动了多模态教育内容生成的研究，特别是在解决数学关系错误表示和关键视觉元素缺失等挑战方面。这些研究不仅提升了自动化生成教学视觉内容的能力，还为教育技术领域提供了新的基准和见解。

相关研究论文

• Generating Pedagogically Meaningful Visuals for Math Word Problems: A New Benchmark and Analysis of Text-to-Image Models

  ETH Zurich & University of Zurich · 2025年
