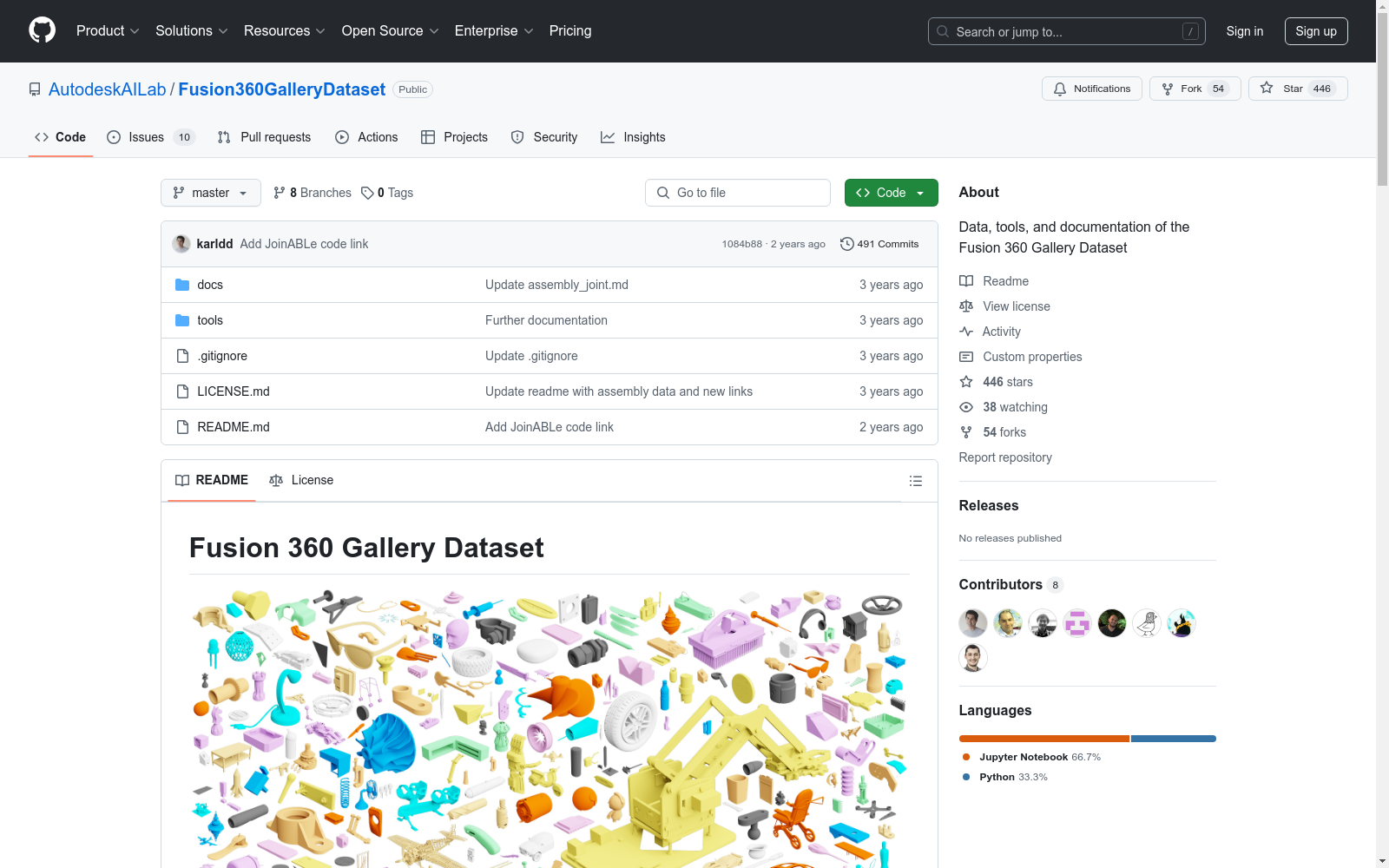

Fusion 360 Gallery Dataset

Fusion 360 Gallery数据集包含丰富的2D和3D几何数据，这些数据源自参数化CAD模型。该数据集由使用Autodesk Fusion 360 CAD软件包的用户提交到Autodesk在线画廊的设计生成。数据集为学习人们如何设计提供了宝贵数据，包括顺序CAD设计数据、按建模操作细分的设计以及包含层次结构和关节连接信息的装配体。

The Fusion 360 Gallery dataset encompasses a rich collection of 2D and 3D geometric data, derived from parametric CAD models. This dataset is generated from designs submitted by users of the Autodesk Fusion 360 CAD software package to the Autodesk online gallery. It provides invaluable data for studying how people design, including sequential CAD design data, designs segmented by modeling operations, and assemblies that include hierarchical and joint connection information.

原始信息汇总

Fusion 360 Gallery Dataset 概述

数据集描述

• 来源：由使用Autodesk Fusion 360的用户提交的设计作品。
• 内容：包含丰富的2D和3D几何数据，源自参数化CAD模型。
• 研究价值：提供学习人类设计过程的数据，包括顺序CAD设计数据、按建模操作细分的设计以及包含层次和连接信息的装配体。

数据集子集

1. 装配体数据集

   • 描述：包含多部件CAD装配体，详细记录了接头、接触面、孔及底层装配图结构。
   • 数据量：8,251个装配体，154,468个部件。
   • 文献引用：JoinABLe: Learning Bottom-up Assembly of Parametric CAD Joints

2. 重建数据集

   • 描述：提供从简单“草图和拉伸”设计中提取的顺序构建序列信息。
   • 数据量：8,625个序列。
   • 文献引用：Fusion 360 Gallery: A Dataset and Environment for Programmatic CAD Construction from Human Design Sequences

3. 分割数据集

   • 描述：基于创建每个面的建模操作（如拉伸、倒角、圆角等）对3D模型进行分割。
   • 数据量：35,680个部件。
   • 文献引用：BRepNet: A Topological Message Passing System for Solid Models

下载信息

• 装配体数据集：下载链接
• 重建数据集：下载链接
• 分割数据集：下载链接

附加下载

• 重建数据集 - 拉伸体积：下载链接
• 重建数据集 - 面拉伸序列：下载链接
• 分割数据集 - 扩展STEP数据集：下载链接

工具

• 提供工具：利用Fusion 360 API进行几何重建、遍历B-Rep数据结构及格式转换等操作。

搜集汇总

数据集介绍

构建方式

Fusion 360 Gallery Dataset 是从用户提交到 Autodesk Fusion 360 在线画廊的参数化CAD模型中提取的丰富2D和3D几何数据集合。该数据集的构建基于约20,000个设计，从中衍生出多个专注于特定研究领域的子数据集。这些子数据集包括装配数据集、重建数据集和分割数据集，分别提供了多部件CAD装配的关节、接触面、孔洞及底层装配图结构信息，简单‘草图和拉伸’设计的顺序构建序列信息，以及基于建模操作的3D模型分割信息。

特点

Fusion 360 Gallery Dataset 的显著特点在于其多样性和深度。数据集不仅涵盖了从简单到复杂的多种设计，还提供了详细的建模操作序列和装配结构信息，这对于理解人类设计过程和开发自动化CAD工具具有重要价值。此外，数据集的多样性体现在其包含了多种建模操作的分割信息，使得研究者能够深入分析不同操作对设计结果的影响。

使用方法

使用 Fusion 360 Gallery Dataset 时，研究者可以根据需要选择不同的子数据集进行下载和分析。每个子数据集都附有详细的文档和相关工具，支持几何重建、B-Rep数据结构遍历和格式转换等操作。此外，数据集还提供了与Fusion 360 API的集成工具，便于用户进行更复杂的数据处理和分析。在使用过程中，建议引用相关文献以确保学术诚信。

背景与挑战

背景概述

Fusion 360 Gallery Dataset是由Autodesk公司从其Fusion 360 CAD软件的用户提交设计中提取的丰富2D和3D几何数据集。该数据集的核心研究问题在于探索和分析人类设计过程，包括设计序列、建模操作细分以及装配体中的层次结构和连接信息。自2020年以来，该数据集已通过多篇学术论文和工具发布，成为计算机辅助设计（CAD）领域的重要资源，尤其在装配体分析、设计重构和模型分割等研究方向上具有显著影响力。

当前挑战

Fusion 360 Gallery Dataset在构建过程中面临多重挑战。首先，从用户提交的设计中提取和标准化2D和3D几何数据需要复杂的处理和转换技术。其次，数据集的多样性和复杂性要求高效的算法来解析和分类不同的建模操作。此外，确保数据的高质量和一致性，以及处理大规模数据集的存储和传输问题，也是该数据集面临的重要挑战。这些挑战不仅推动了CAD领域的技术进步，也为后续研究提供了丰富的实验平台。

常用场景

经典使用场景

Fusion 360 Gallery Dataset 的经典使用场景主要集中在计算机辅助设计（CAD）领域的研究与应用。该数据集提供了丰富的2D和3D几何数据，特别是从参数化CAD模型中提取的数据，这些数据对于理解人类设计过程具有重要价值。例如，研究人员可以利用该数据集中的装配数据集（Assembly Dataset）来分析和学习多部件CAD装配中的关节、接触面、孔洞及其底层装配图结构，从而推动自动化装配和设计优化的发展。

衍生相关工作

Fusion 360 Gallery Dataset 催生了一系列相关领域的经典工作。例如，基于该数据集的装配数据集，研究人员开发了JoinABLe系统，用于学习参数化CAD关节的底层装配。此外，Reconstruction Dataset 启发了Fusion 360 Gallery: A Dataset and Environment for Programmatic CAD Construction from Human Design Sequences的研究，推动了从人类设计序列中进行程序化CAD构建的发展。Segmentation Dataset 则促进了BRepNet的研究，这是一种用于实体模型的拓扑消息传递系统，显著提升了3D模型操作的识别和分类精度。

数据集最近研究

最新研究方向

在计算机辅助设计（CAD）领域，Fusion 360 Gallery Dataset的最新研究方向主要集中在多部件CAD装配的自动化和优化上。该数据集通过提供丰富的关节、接触面、孔洞以及底层装配图结构信息，推动了基于机器学习的CAD装配技术的发展。例如，JoinABLe项目利用该数据集进行自底向上的装配学习，显著提升了参数化CAD关节的自动生成能力。此外，数据集中的重建和分割子集也为CAD设计序列的自动化重建和3D模型操作的细分提供了宝贵的研究资源，进一步推动了CAD领域的智能化和自动化进程。
