基于RGB三轴切片视图的CAD指令生成数据

在制造业和工业设计中，基于三维CAD模型的生成和优化是产品开发的关键步骤。通过从RGB三轴切片视图生成相应的CAD指令，可以大幅提升模型构建的自动化程度，实现精准的参数化设计。这项技术能够分析多角度的CAD切片图像，生成用于加工的CAD指令和参数模型，特别适用于复杂结构设计和快速原型制作。此外，在教育、科研以及生产中的应用中，利用RGB切片图生成CAD指令能够极大地提升设计过程的效率和准确性。数据收集：在CAD设计场景中，采集设计师制作的CAD模型数据。通过公司内部的数据采集流程，获取每个CAD模型的RGB三轴切片视图。每个模型数据包含以下信息：CAD模型大类编号和小类编号、CAD中间模型（如挤出后的中间状态模型）、CAD模型、CAD模型不同视角渲染图以及CAD模型切片图像。

数据预处理：在数据预处理步骤中，对CAD模型切片图像进行特征提取，以捕获其几何信息和参数特征。通过特征提取模块，将每个切片图的内容编码为特征向量，公式如下：F_xslice = Encoder_x(X_slice), F_yslice = Encoder_y(Y_slice), F_zslice = Encoder_z(Z_slice)，其中Encoder_x、Encoder_y、Encoder_z分别是对每个方向的切片图像进行特征提取的预训练模型,X_slice、Y_slice和Z_slice是三轴方向上的CAD模型切片图像。然后将这些特征向量组合为一个统一的特征向量 F_3axis = [F_xslice, F_yslice, F_zslice]，用于CAD指令的生成。

模型构建：构建一个基于Transformer的序列到序列模型，输入F_3axis特征，生成相应的CAD指令。首先，特征向量输入到编码解码网络中，以生成CAD参数化指令文件，其中包含模型参数（例如角度、半径、厚度等）和加工路径。生成公式如下：CAD_cmd = Decoder_cmd(F_3axis) 和 CAD_param = Decoder_param(F_3axis)，其中Decoder_cmd和Decoder_param分别用于生成CAD指令和参数。生成的指令与实际的加工指令对比，通过ACC_cmd和ACC_param作为指标评估模型性能。

搜集汇总

数据集介绍

特点

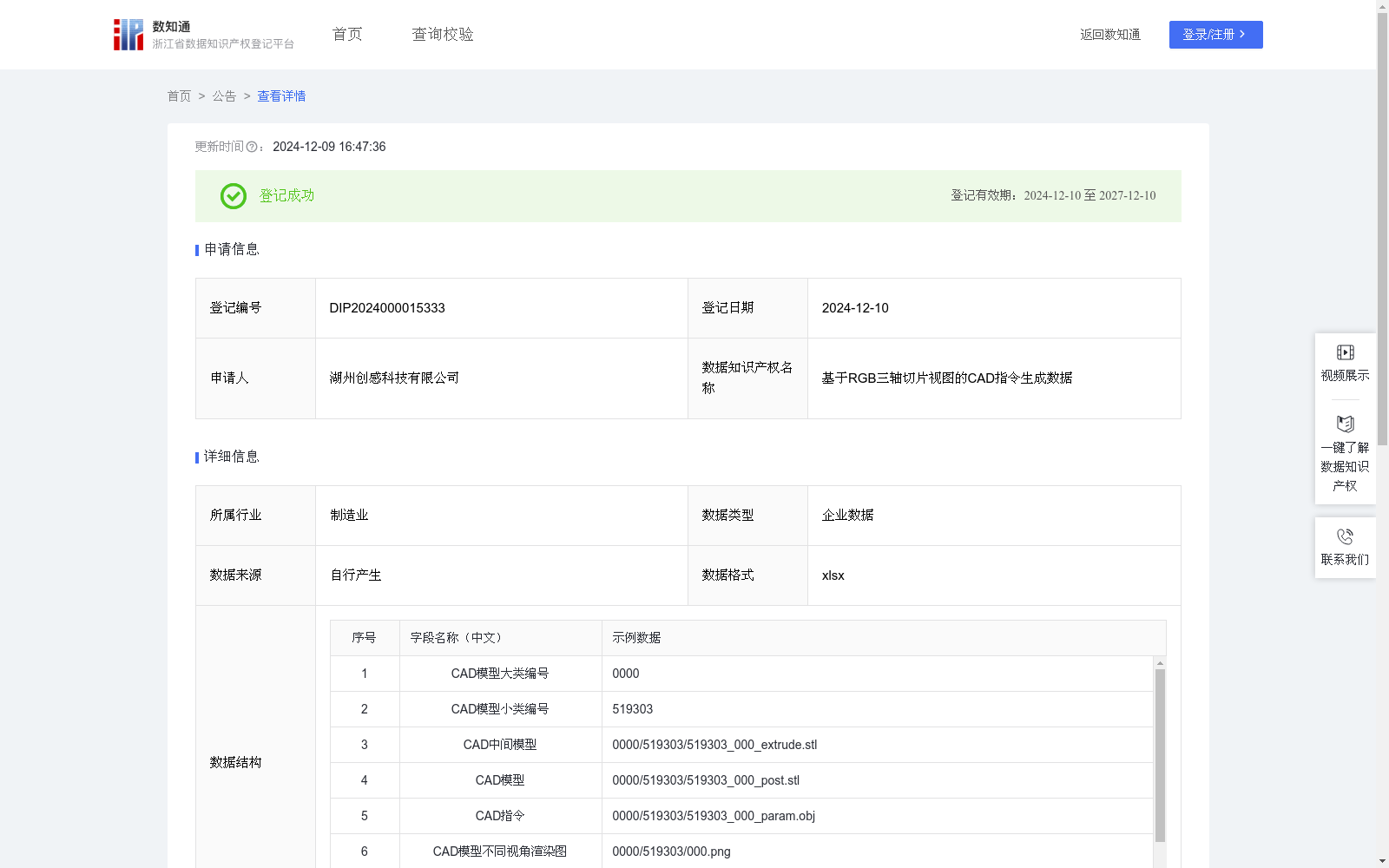

该数据集包含7313条制造业企业数据，格式为xlsx，主要用于通过RGB三轴切片视图生成CAD指令，提升CAD模型构建的自动化程度和精准度。数据集适用于制造业和工业设计领域，支持复杂结构设计和快速原型制作，并通过特定算法实现从切片图像到CAD指令的转换。
